Das LEGO-Modell des Eiffelturms (Eiffel Tower, Set 10307) ist ein beeindruckendes Bauwerk, das stundenlangen Bauspaß bietet. Aber wenn es einmal fertiggestellt ist, stellt sich die Frage, wie man es am besten präsentiert. Eine selbst gebaute Vitrine kann die perfekte Lösung sein. Eine solche Vitrine schützt das Modell vor Staub und Beschädigungen und hebt es zugleich als Kunstwerk hervor. In diesem Blog-Artikel zeigen wir dir, wie du mit zwei IKEA DETOLF Vitrinen (802.619.22) und ein paar einfachen Materialien und Werkzeugen eine maßgeschneiderte DIY-Vitrine für dein LEGO Eiffelturm-Modell bauen kannst.
Benötigtes Material
- 2 x IKEA DETOLF Vitrine – 802.619.22
- 2 x MDF Platte, roh, 814mm x 715mm, 22mm stark
- Acryllack, bspw. Schöner Wohnen Home Weisslack, Stumpfmatt
- Schleifpapier, 240 Körnung
Werkzeug
- Oberfräse mit Seitenanschlag
- Nutfräser, 5mm Durchmesser
- Akkubohrer mit Spannbohrfutter
- Holzbohrer, 8mm & 9mm
- Forstnerbohrer, 15mm
- Metallsäge, Stichsäge mit Metallsägeblatt oder Trennschleifer
Bauanleitung für IKEA Hack Vitrine für LEGO Eiffel Tower
Zusammengefasst umfasst der Bau der Vitrine vier Schritte:
- Fräsen und Bearbeiten der MDF-Platten
- Lackieren der MDF-Platten
- Bearbeiten der DETOLF Regalbodenhalter aus Metall
- Zusammenbau der LEGO Eiffel Tower Vitrine
Fräsen und Bearbeiten der MDF-Platten
Wir beginnen mit der Bearbeitung der beiden MDF-Platten, die die Boden- und Deckplatte der DIY LEGO Eiffel Tower Vitrine bilden und die Beschläge, Haltestangen und Glasscheiben der IKEA DETOLF Vitrinen aufnehmen.
Zuerst erstellen wir mithilfe einer Oberfräse die Nuten als Aufnahme für die DETOLF Glasscheiben. Diese fräsen wir an den beiden kurzen Seiten und an einer langen Seite – der späteren Rückseite der Vitrine – in die MDF-Platten. Verwende hierfür einen 5mm Nutfräser und eine Oberfräse bzw. Kantenfräse mit Seitenanschlag. Stelle den Seitenanschlag so ein, dass die Nut einen Abstand von 13mm zur Plattenkante hat. Die Tiefe der Nut beträgt 3mm. Fräse ein “U” in beide MDF-Platten und führe dabei die seitlichen Nuten bis auf 10mm an die Vorderkante der MDF-Platte heran.
Anschließend erstellen wir die Bohrungen für die Aufnahme der Haltestäbe und Flachkopfmuttern. Als Haltestäbe verwenden wir die Leiterförmigen Elemente aus den IKEA DETOLF Sets, die wir später noch anpassen werden. Die Bohrungen werden in beiden MDF-Platten in allen vier Ecken erstellt.
Bohre jeweils mit 30mm Abstand zu beiden Plattenkanten (Bohrmittelpunkt) in allen vier Ecken.
Vorsicht: die Bohrung erfolgt zweistufig. Bohre zuerst wird eine 2mm tiefe Senkbohrung mit einem Durchmesser von 15mm. Die Senkbohrung erfolgt auf der Rückseite der MDF-Platten (die Seite ohne Nut). Bohre anschließend mit einem 9mm Holzbohrer durch die Platte durch.

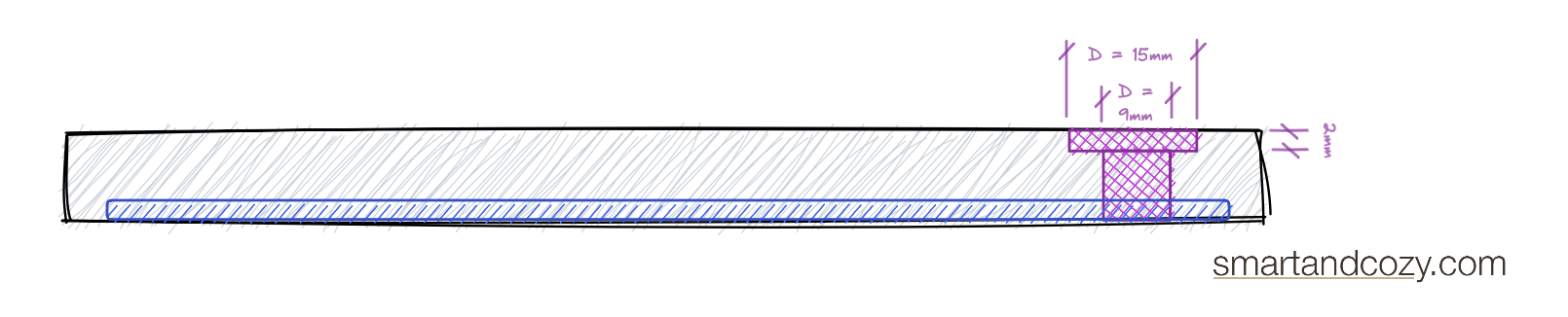

Die folgende Skizze zeigt schematisch, wie die Senkbohrung aussehen soll.

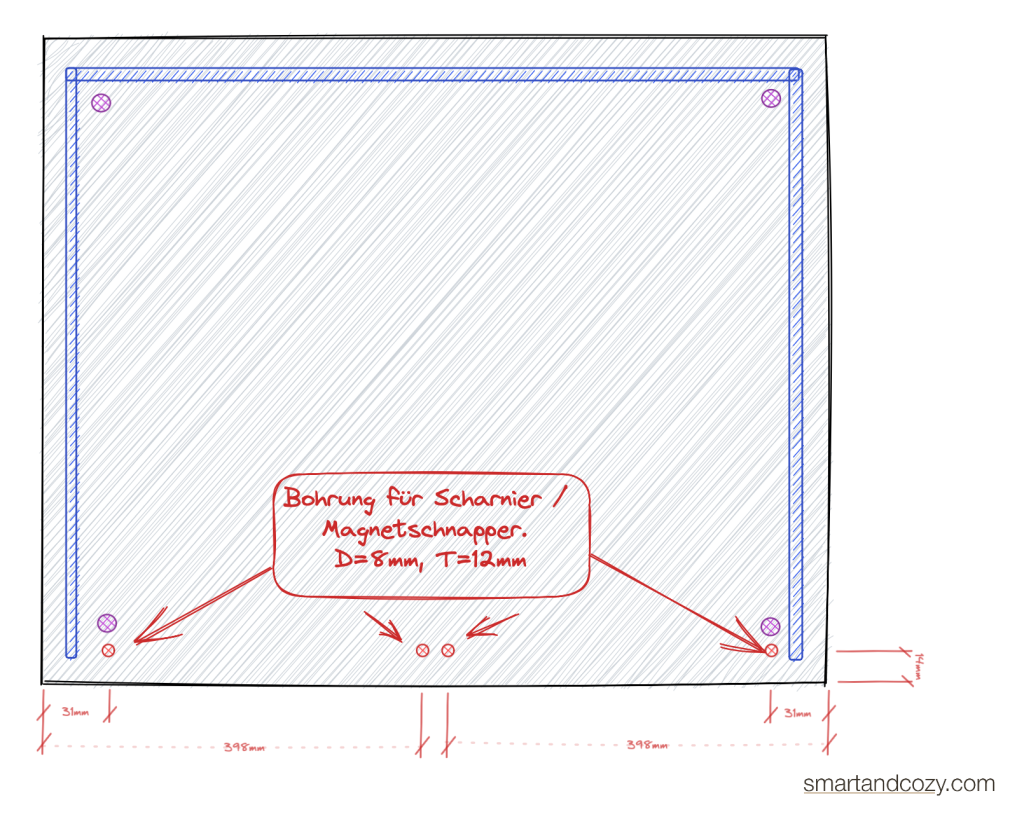

Zuletzt erstellen wir die Bohrungen für die Beschläge. Fertige diese auf der Oberseite der MDF-Platten (mit Nut) an. Achtung: Die Bohrungen sollen ca. 12mm tief sein – NICHT Durchbohren! Je Platte benötigen wir vier Bohrungen mit einem Durchmesser von 8mm – zwei für die Scharniere der Glastüren, zwei für die Magnetschnäpper. Bohre an der Oberseite der MDF-Platten mit einem Abstand von 14mm zur Vorderkante der Platte. Die Abstände zu den Seitenkanten betragen 31mm (Scharnier) bzw. 398mm (Magnetschnäpper).

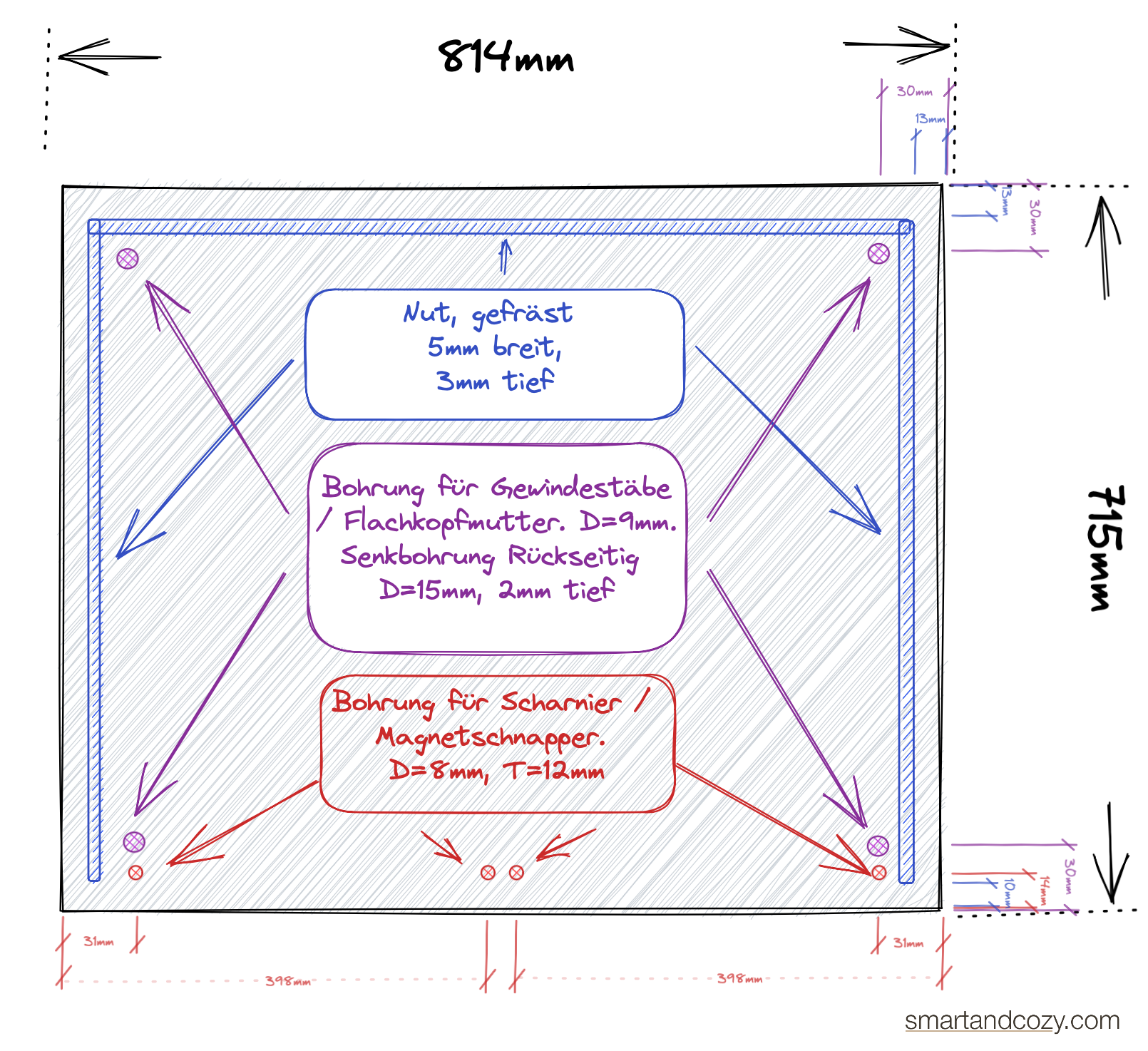

Damit sind die Holzarbeiten für die DIY Vitrine abgeschlossen. Die beiden MDF-Platten entsprechen nun der folgenden Skizze.
Lackieren der MDF-Platten
Bevor wir die Vitrine für den LEGO Eiffel Tower zusammenbauen, müssen wir die MDF-Platten lackieren. Wir verwenden hierfür den stumpfmatten “HOME WEISSLACK” von Schöner Wohnen, den wir mit einer für Acryllacke geeigneten Lackrolle auftragen. Zwei Anstriche reichen in der Regel für ein gutes Ergebnis aus. Vor dem ersten Anstrich schleifen wir zunächst alle Sägekanten mit einer 240er Körnung glatt, um einen einheitlichen Look zu bekommen. Anschließend tragen wir die erste Lachschicht auf. Die Nuten und Bohrlöcher können dabei ausgespart werden. Achte darauf, dass der Lack nicht zu satt in die Nuten oder Bohrungen läuft und diese verstopft.
Tipp: Die Bodenplatte muss nur einseitig lackiert werden; die Deckenplatte beidseitig.
Lass den Lack gemäß Herstellerangaben trocknen. Für eine einheitlich glatte, hochwertige Oberfläche empfehlen wir einen feinen Zwischenschliff. Schleife hierfür alle sichtbaren Flächen mit einer 240er Körnung an. Achte darauf, den Lack nicht vollständig abzuschleifen. Entferne anschließend den Schleifstaub, zum Beispiel mit einem Staubsauger oder einem nebelfeuchten Tuch.
Trage danach die zweite Lackschicht dünn auf. Achte besonders auf Tropfen oder Nasen und entferne diese solange der Lack noch trocken ist.
Während die zweite Schicht trocknet, kannst du die IKEA DETOLF Regalbodenhalter aus Metall, wie im nachten Abschnitt beschrieben, bearbeiten.
Bearbeiten der DETOLF Regalbodenhalter aus Metall
Den IKEA DETOLF Regalen liegen jeweils zwei Regalbodenhalter aus Metall bei. Diese sehen aus wie dünne Leitern und dienen einerseits als Ablage für die Glaseinlegeböden und spannen andererseits die Glasscheiben zwischen der Boden- und Deckenplatte aus Holz ein und geben der Vitrine Stabilität. Die LEGO Eiffel Tower Vitrine kommt ohne Glaseinlegeböden aus, daher trennen wir die vertikalen Stangen mit Schraubgewinde von den horizontalen Regalbodenhaltern.
Hierfür nimmst du wahlweise eine Metallsäge, eine Stichsäge mit Metallsägeblatt oder einen Trennschleifer zur Hand. Insgesamt benötigst du vier der langen Haltestäbe mit Gewindeenden für die DIY Vitrine.
Sind die Haltestäbe aufgetrennt und der Lack getrocknet, geht es zum Zusammenbau der Einzelteile.
Zusammenbau der LEGO Eiffel Tower Vitrine
Der Zusammenbau der Einzelteile ist zugegeben nicht ganz einfach und benötigt mindestens vier, besser acht Hände. Am besten du schaust die DETOLF Aufbauanleitung durch, denn das DIY Modell folgt dem selben Prinzip, jedoch mit jeweils zwei Scheiben pro Seite. Ziel ist es daher, die sechs Scheiben mit den Haltestangen zwischen er Boden- und Deckplatte zu verspannen und die Kunststoffeckprofile in den hinteren Ecken zu montieren.
Hinweis: Bei neueren DETOLF Modellen haben die Glasscheiben Kunststoffprofile an den kurzen Seiten. Bitte entferne diese – sie sind zu breit für die 5mm Nuten.
Eine Möglichkeit ist, du baust die Vitrine liegend auf der Rückseite zusammen. Als erstes verschraubst du die vier Haltestangen lose mit den MDF-Platten. Anschließend setzt du mit helfenden Händen die Scheiben der Rückseine in die Nut ein und ziehst die hinteren Haltestangen an. Bevor du die Seitenscheiben einsetzt, befestige die Eckprofile aus Kunstoff wie in der IKEA Aufbauanleitung beschrieben. Schiebe zuletzt die Seitenscheiben nacheinander in die Nuten und ziehe die oberen Haltestangen fest. Sind die Haltestangen festgezogen, ist die Vitrine geometrisch stabil und kann vorsichtig aufgerichtet werden. Zuvor kannst du noch die IKEA DETOLF Möbelfüße an die Bodenplatte schrauben. Wir haben fünf Möbelfüße verbaut, in allen Ecken und einen in der Mitte der Bodenplatte.
Nun kannst du die Vitrine vorsichtig aufrichten und abschließend die Vitrinentüren wie in der IKEA DETOLF Aufbauanleitung beschrieben montieren. Bringe die Scharniere dabei an den äußeren Bohrlöchern und die Magnetschnäpper an den mittigen an.
Damit ist der Aufbau der DIY Vitrine für den LEGO Eiffel Tower als IKEA HACK fertig!
